 백필터형 집진기 | | |  특징 | 최적설계에 의한 Compact한 외형 여과포를 일체화시켜 교환 시간을 획기적으로 단축 차압계 부착으로 필터Shaking 및 필터 교환시기를 알려줌 분진 특성에 따라 2중 필터(Hepa, Carbon Filter 장착가능)24시간 연속가동필터 분진 축적 상황을 한 눈에 One-Touch 방식 분진 및 원료 회수 풍부한 옵션기기 | | | | 사용처 | 연마작업, 포대작업, 분체투입작업,샌딩작업, 절단작업, 드릴작업, 재단작업, 절삭작업, 믹싱작업, 아크릴가공작업, 파쇄작업, 주물절삭작업 |
|
| | | | 구조도 | | | | | 표준치수 | | | | | 주요사양 |
형식 | MB-007 | MB-012 | MB-025 | MB-040 | MB-060 | MB-080 | MB-100 | 전원 | 220x단상 | 220/380V X 삼상 | 출력(Kw) | 0.75(1HP) | 0.75(1HP) | 1.5(2HP) | 2.2(3HP) | 3.7(5HP) | 5.5(7.5HP) | 7.5(10HP) | 풍량(㎥/min) | 7 | 12 | 25 | 40 | 60 | 80 | 100 | 풍압(mmAq) | 230 | 230 | 230 | 230 | 230 | 250 | 250 | 필터재질 | 폴리에스터계 테프론 | 여과면적(㎥ ) | 1.3 | 3.5 | 7 | 13 | 17 | 34 | 34 | 폭(A)X길이(B)mm | 460X530 | 520X520 | 620X620 | 750X750 | 750X750 | 1300X750 | 1500X750 | 높이(C) mm | 690 | 1450 | 1530 | 1700 | 1700 | 1980 | 1980 | 흡입구(D)Ømm | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 털어내기 | 수동 및 SHAKING MOTOR 방식 (선택) | 분진 처리 용량(ℓ) | 9.8ℓ | 14ℓ | 22ℓ | 42ℓ | 42ℓ | 83ℓ | 83ℓ |
| | | | 옵션 | |
|
| 카트리지형 집진기 | | | | 특징 | 1. 콤팩트한 외형 설계
2. 초강력 Turbo Blower 전용설계
3. 일체화된 여과포로 필터 교환시기 단축
4. 아날로그형 차압계로 분진축적 상황을 표시하여 필터 교환시기 표시
5. 본체 하부에 장착된 Dust Box는 One-Touch방식으로 간단히 탈착
6. 분진회수가 쉽다.
7. 풍부한 옵션기능 : 용도에 따른 다양한 필터 Rotary Valve, 각종 Duct 배관재 등을갖추고 있습니다.
8. 360 ° 회전가능한 Ø150 Flexible Arm이 2, 3, 4m가 준비되어 있습니다. |
|
| | | | 사용처 | 믹싱작업, 분체 투입작업, 기판 가공작업, 포대작업, 금속가공작업, 공기수송투입구, 샌딩작업, 주물절삭작업, 혼합작업, 드릴작업, 절단작업, 재단작업, 파쇄작업, 석재조각작업 | | | | 구조도 | | | | | 집진원리 |  | | | | 표준치수 | | | | 주요사양
| 형 식 | MC-025 | MC-040 | MC-060 | MC-080 | MC-100 | MC-130 | 전원 | 3상 / 220V,380V,440V | 출력(Kw) | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | 5.5X2 | 풍량(㎥/min) | 25 | 40 | 60 | 80 | 100 | 130 | 정압(mmAq) | 230 | 230 | 230 | 250 | 250 | 250 | 필터재질 | 폴리에스터 | 필터면적( ㎥ ) | 11.3 | 11.9 | 22.5 | 33.8 | 45.0 | 45.0 | 폭(A)X길이(B)mm | 650X650 | 770X770 | 900X900 | 1300X900 | 1700X900 | 1700X900 | 높이(C) mm | 1700 | 1725 | 1725 | 1795 | 1795 | 1795 | 흡입구(D)Ømm | 150 | 200 | 250 | 300 | 350 | 400 | 털어내기 기구 | 자동 Air Pulse 방식 | 분진 처리 용량(ℓ) | 24ℓ | 41ℓ | 69ℓ | 95ℓ | 115ℓ | 115ℓ |
| | | | 옵션 | |
|
| 오일미스트 | | | | 특징 | 1. 공작기계 등의 가공기계에서 발생하는 0.3㎛~ 5㎛ 이상 크기의
Mist(기유, 첨가제(수용성.비수용성)) 입자를 3중 구조방식의
필터를 채용하여 98% 이상 포집 할 수 있습니다. | 2. 심플 콤팩트한 구조로 취부가 가능하고 공간을 적게 차지
합니다. | 3. 부대설비가(Duct, Hood)가 저비용으로 설치 되므로 공조
비용이 절감됩니다. | 4. 미스트 크리너는 상황에 따라 다양한 형태로 설치가 가능
합니다.
[ Hood, Duct, 분기관을 이용, 기계에에 직접 취부
(버티컬형, 호리죤털형)] 등 다양합니다. |
|
| | | | 표준치수 | | | | 주요사양
| 형 식 | MOTOR (Kw) | Air Flow (㎥/min) | Pressure (mmAq) | Power | Filter Material | Dimension | In Let(Ø) | Weight (Kg) | OM-025 | 1.5 | 25 | 200 | 3상 AC 220V 380V 440V (50/60Hz) | 1차 Demister 2차 Bag Filter 3차 HEPA Filter | 650X650X1800 | 150 | 100 | OM-040 | 2.2 | 40 | 200 | 750X750X2020 | 200 | 130 | OM-060 | 3.7 | 60 | 200 | 750X750X2020 | 250 | 150 | OM-080 | 5.5 | 80 | 230 | 750X1300X2400 | 300 | 210 | OM-100 | 7.5 | 100 | 250 | 750X1500X2400 | 350 | 230 |
|
|

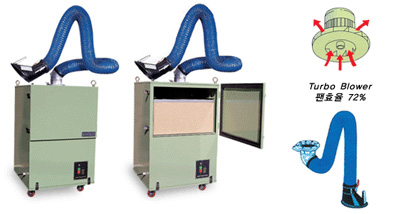

| 용접 흄 집진기 | | | 특징 | 1. Compact한 설계
좁은 공간 어떤 구조에서도 적용이 가능하며 이동이 편리합니다. | 2. 고성능 Turbo Blower 장착
전용 설계에 의한 터보-블로워 장착으로 동일 모터 용량으로 흡인 풍량을 10% 상승시켜 고효율을 보장합니다. | 3. 다양한 Flexible Arm 설계
2m, 3m, 4m 원하는 길이로 취부할 수 있도록 다양하게 준비되어 있고, 사양에 따라서 양방향 동시 작업이 가능하도록 2개
의 Arm을 취부 할 수 있습니다. |
|

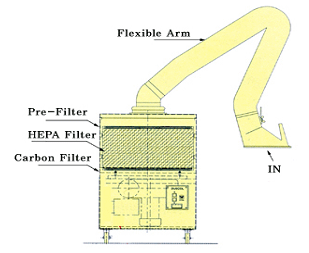

| | | 구조도 | | High Effciency Filter |  | | |

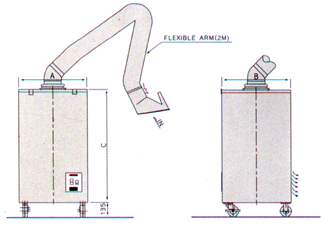

표준치수 |

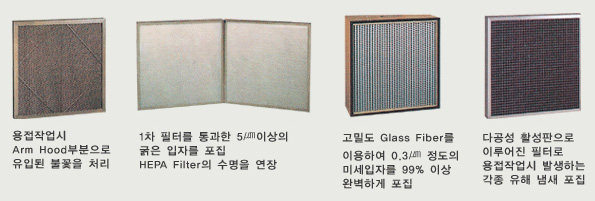

| 주요사양 | 0(2m)형 식 | MOTOR (Kw) | Air Flow (㎥/min) | Pressure (mmAq) | Filter Material | Dimension | Power | Flexible Arm | Weight (kg) | A | B | C | WF-012 | 0.75 | 12 | 230 | 1차
Pre-Filter
2차
HEPA Filter
3차
Carbon Filter | 650 | 650 | 865 | AC 3상
220V
380V
440V (50/60Hz) | | 1EA | 65 | WF-025 | 1.5 | 25 | 200 | 680 | 680 | 980 | 0(2m/3m) | 1EA | 85 | WF-040 | 2.2 | 40 | 200 | 770 | 770 | 980 | 0(3m) | 1EA | 90 | WF-060 | 3.7 | 60 | 200 | 770 | 770 | 1080 | 0(3m) | 2EA | 90 |
|
|
| 납땜 흄 집진기 | | | | 특징 | 1. 콤팩트한 구조로 작업공간을 축소
2. 다중 필터 방식
3. 개별 사업장에 적용이 용이
4. 저소음형으로 작업장 내의 소음을 최소화
5. 부대설비 비용이 저렴
6. 다양한 형태로 작업환경에 맞는 Ducting System 적용 | | | | 사용처 | 납땜작업, 귀금속 형각 분진 제거, 레이저 조각, 전기, 전자 부품조립라인 , 화학 및 약품 실험실의 냄새 |
|
|
| | | | Filter 구조 | Pre-Filter, Hepa Filter, Carbon Filter의 3중 구조로 구성된 분진, Gas, 냄새 등을 포집 할 수 있는 소형 집진기 | | | 주요사양 |
형 식 | MOTOR (Kw) | Air Flow (㎥/min) | Pressure (mmAq) | Power | Filter Material | Dimension | In Let(Ø) | Weight(Kg) | FC-002 | 60 | 2.0 | 28 | 단상 AC 220V | 1차
Pre-Filter
2차
Carbon Filter
3차 Hepa Filter | 250X350X260 | 55 | 13 | FC-005 | 220 | 4 | 40 | 335X435X340 | 65 | 18 | FC-013 | 500 | 13 | 20 | 335X485X340 | 75 | 20 |
|
|
